Sistema de refrigeração para notebooks utilizando Armbian e Cubieboard
https://www.lucasmantuan.com.br
https://github.com/lucasmantuan
https://www.linkedin.com/in/lucasmantuan
Sobre
Mini projeto que implementa um sistema de refrigeração para notebooks utilizando Armbian e Cubieboard. Este sistema mede a temperatura expelida pelo exaustor do notebook e ajusta a velocidade de um cooler em intervalos de temperatura predefinidos. Foi desenvolvido com o objeto de aprender e explorar a utilização de SBC (Single Board Computer).
Sugestões e ideias para melhorias são sempre bem-vindas!
Repositório do Projeto
https://github.com/lucasmantuan/coolerpad
Componentes
- Cubieboard executando Armbian Linux.
- Sensor de Temperatura DS18B20 para medição da temperatura expelida pelo exaustor do notebook.
- Transistor BC548 para o acionamento do módulo Relé de 5V.
- Mosfe BUK553 para ajuste da velocidade do cooler através de um sinal PWM (Pulse Width Modulation).
- Diodo 1N4007 para proteção contra corrente reversa
- Resistor 4.7 kΩ utilizado como pull-up para o sensor DS18B20
- Resistor 2.2 kΩ e 1.0 kΩ para controle de sinal
- Módulo Relé de 5V para acionamento do cooler.
- Cooler de 12V e 1.5A utilizado para a refrigeração.
- Módulo Step-Down XL4005 para a redução da 12V para 5V.
- Perfboard e Cabos.

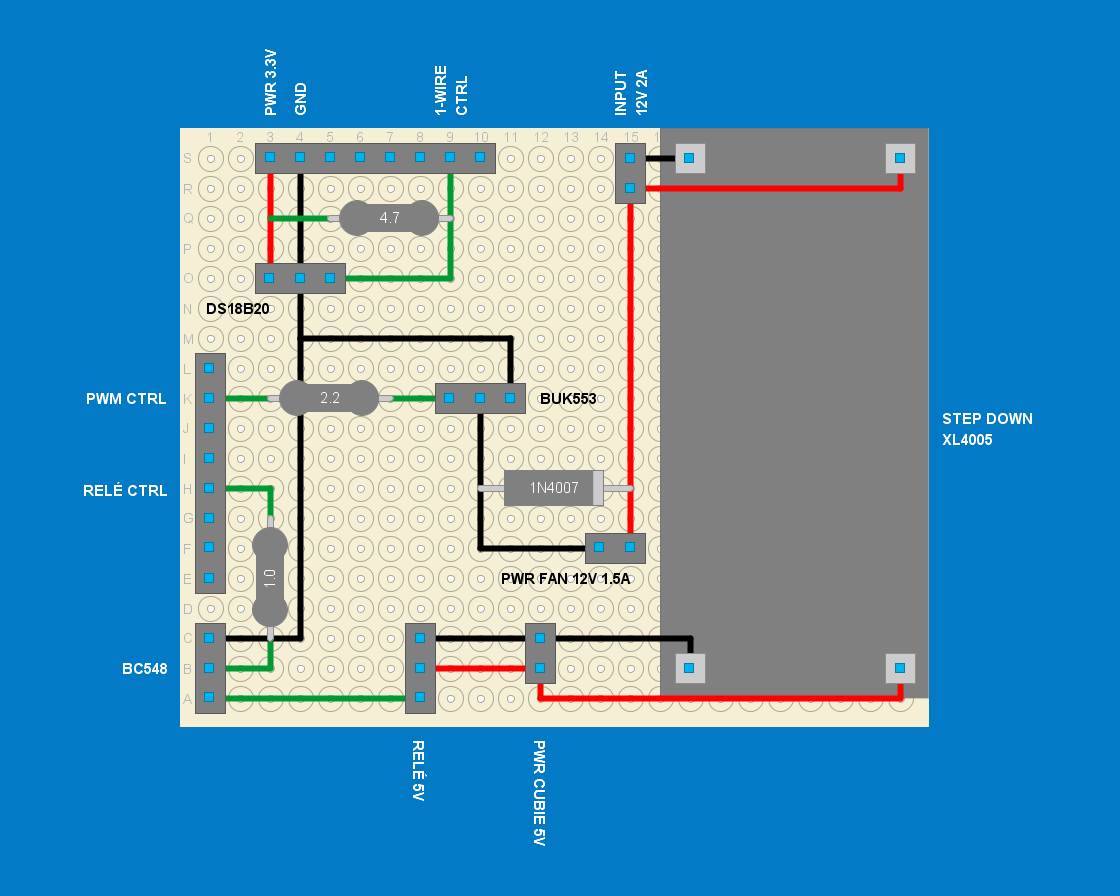

Esquema de Conexão
BC548 (Transistor NPN):
| Pino | Descrição | Conexão |
|---|---|---|
| C | Coletor | Conectado à entrada de sinal do módulo relé. |
| B | Base | Conectado ao GPIO de controle do relé via resistor de 1 kΩ. |
| E | Emissor | Conectado ao GND. |
BUK553 (Mosfet N-Channel):
| Pino | Descrição | Conexão |
|---|---|---|
| G | Gate | Conectado ao GPIO de controle PWM via resistor de 2.2 kΩ. |
| D | Drain | Conectado ao terminal negativo do ventilador. |
| S | Source | Conectado ao GND. |
DS18B20 (Sensor de Temperatura):
| Pino | Descrição | Conexão |
|---|---|---|
| VCC | Alimentação | Conectado ao 3.3V da Cubieboard. |
| DATA | Linha de Dados | Conectado ao GPIO configurado para One-Wire, com resistor pull-up de 4.7 kΩ para 3.3V. |
| GND | Terra | Conectado ao GND da Cubieboard. |
1N4007 (Diodo de Proteçao):
| Pino | Descrição | Conexão |
|---|---|---|
| Anodo | Terminal positivo do diodo | Conectado ao terminal negativo do ventilador (lado do Mosfet BUK553). |
| Catodo | Terminal negativo do diodo | Conectado ao terminal positivo do ventilador (lado da alimentação 12V). |
Alimentação
- A fonte de 12V alimenta o ventilador diretamente.
- O módulo step-down XL4005 reduz a tensão para 5V para alimentar o relé e a Cubieboard.
